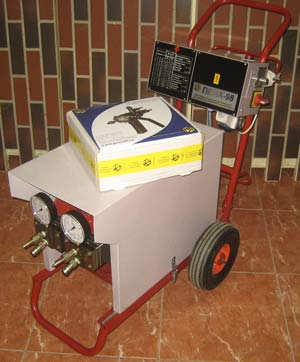

Компания Современные Технологии (Новосибирск) предлагает профессиональное оборудование для напыления ППУ, производства фирмы НСТ (Москва). На следующих двух фото модификация ПЕНА-98 образца 2010 года, в комплекте с распылителем ПРП-02.

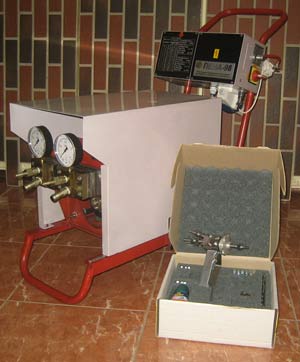

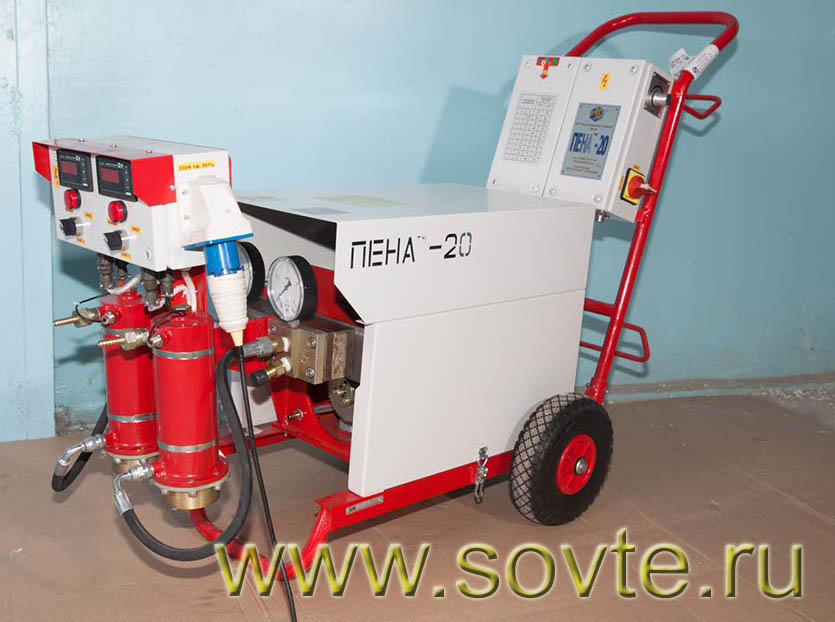

Установка для напыления ППУ фирмы НСТ – Пена 20.
На сегодняшний день в продаже модернизированные модификации 2013 и 2014 годов, которые дополнительно оснащаются системой подогрева компонентов, обогревом воздуха и системой промывки пистолета-распылителя.
Как работает оборудование распыления ППУ
Какой бы ни был пенополиуретан, полученный методом нанесения, в любом случае это изначально два компонента, две жидкости – «А» (полиол) и «Б» (изоционат). Свойства конечного покрытия, которое получится на стене (кровле, потолке, трубе, цисттерне, полу, чердаке и т.д.), а именно: жесткость, теплопроводность, плотность и т.д. задаются на стадии производства этих двух компонентов.
Выбрав пенополиуретан необходимой марки, следует выполнить три условия:
- Тщательно перемешать компоненты «А» и «Б».
- Соблюдать заданную пропорцию компонентов «А» и «Б» при перемешивании.
- Обеспечить требуемую температуру компонентов при перемешивании.
Для решения этих задач разработана и серийно выпускается установка для напыления ППУ под торговой маркой ПЕНА-98.

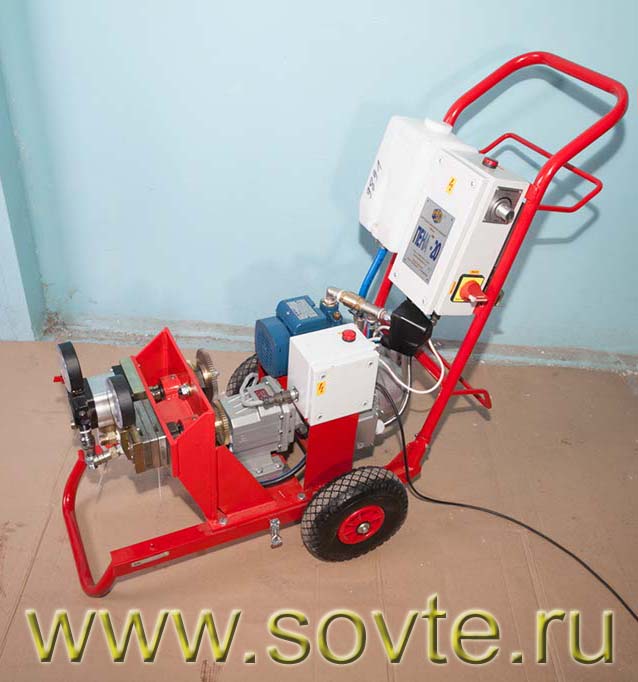

На фото модификация 2013 года (маркируется ПЕНА-20) с установленным проточным обогревателем компонентов. Нажмите, чтобы увеличить.
Данное оборудование позволяет извлечь исходные компоненты из бочек, нагреть до заданной температуры, отдозировать в нужном соотношении и подать под давлением по трубопроводам в пистолет. Узнать больше про устройство для нагрева ППУ сырья ЗДЕСЬ.
С декабря 2015 года выпускаются облегченные модификации такого оборудования, маркируемые ПЕНА-15 и ПЕНА-25.
Конструкция установки для напыления пенополиуретана

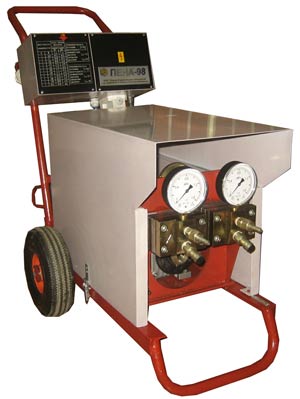

Аппарат ПЕНА98 для ППУ представляет собой двухканальный насосно-дозирующий агрегат, оснащенный двумя пневматическими колесами и фронтальным упором. Такое оборудование легко катить, оно обладает большой устойчивостью.
Под легкосъёмным кожухом, на платформе установки для напыления ППУ расположен мотор-редуктор, который через систему шестерен передает вращающие моменты на два насоса, отдельно по компоненту «А» и «Б».
На насосах «А» и «Б» расположены две гидропанели, в нижних частях которых расположены штуцера со всасывающими шлангами. Для предотвращения попадания посторонних механических включений на концах шлангов расположены сетчатые фильтрующие элементы.
Всасывающие шланги опускаются в емкости и при включении насосов они начнут закачивать исходные компоненты из емкостей.
Насосы установки соединены между собой жесткой связкой через систему шестерен. Диаметр шестерен, а отсюда и число зубьев, определяют частоту вращения вала каждого насоса. Если шестерни на валах насосов разного диаметра, то подача компонентов отличается. Таким образом устанавливается требуемое соотношение между компонентами «А» и «Б». Т.е. насосы подают компоненты в пистолет-распылитель в том соотношении, как того требует паспорт на сырье.
Диапазон соотношений может различаться. Это может быть 1 к 1; 1 к 1,1; 1 к 1,2 и т.д. Соотношение компонентов может меняться при переходе от одной марки пенополиуретана к другой, от одного производителя сырья к другому и т.д.
Хорошее оборудование позволяет подстроиться под требования различных марок сырья. На установках ПЕНА98 подбирается любое соотношение, которое только можно встретить при производстве и напылении пенополиуретана.
Мы осуществляем поставку моделей оборудования и компонентов ППУ по СФО и ДВФО.
Регулировка подачи оборудования нанесения ППУ
Важное преимущество таких установок в том, что они оснащены электронным частотным преобразователем, который позволяет плавно (при работе установки) регулировать скорость вращения двигателя, а соответственно и подачу компонентов, т.е. менять по своему усмотрению производительность оборудования.
Управление производительностью установки либо посредством вращения регулятора (выступает сбоку из электропульта) либо электронно, если запрограммировать частотный преобразователь. Во втором случае следует открыть электрический ящик и задать параметры кнопками на пульте частотного преобразователя.
Первый способ – проще. Поворачивая регулятор при работающем двигателе, добиться оптимальной подачи, оптимального факела распыленных компонентов.
Второй способ – точнее. На табло выдается информация о скорости вращения двигателя, соответственно можно точно определить подачу каждого насоса, т.е. сколько гр/секунду или кг/минуту расходуется при напылении.
Установка ПЕНА-98 подает под давлением компоненты «А» (полиол) и «Б» (изоционат) в специальный пистолет-распылитель для напыления. Туда же поступает и сжатый воздух. В камере пистолета оба компонента смешиваются, начинается старт химической реакции. Уже в следующую секунду ППУ-композиция оказывается вне установки.

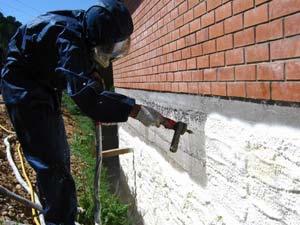

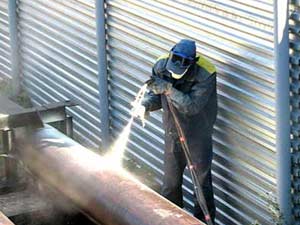

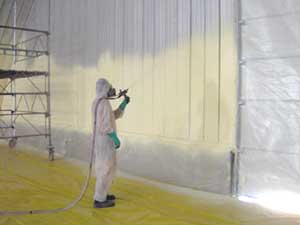

Формируется поток воздушно-жидкостной аэрозоли, которая наносится на стены, потолок, кровлю, трубопроводы и пр. поверхности, которые следует утеплить.

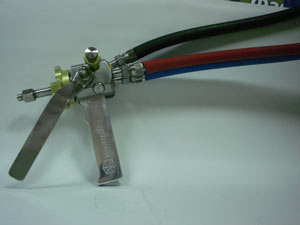

Здесь читайте подробно о распылителях, которые ООО «СовТех» использует в своей работе и которыми комплектует установки типа ПЕНА-98.
В 2014 году появилась ещё одна модификация аппарата для нанесения пенополиуретана, а именно модель с системой промывки пистолета-распылителя. Нажмите фото, чтобы увеличить.
Подробно про оборудование для напыления пенополиуретана с системой промывки распылителя ТУТ.
Компонентны смешиваются в распылителе сжатым воздухом, т.е. для работы требуется компрессор с расходом 350…500л/мин (на выходе) при давлении 0,5-0,7МПа. Компрессор в комплект поставки не входит.
ТТХ оборудования для напыления пенополиуретана
Технические характеристики оборудования (базовый* комплект) для напыления пенополиуретана ПЕНА-98.
| Параметр | Характеристика |
| Всего моделей данного класса | 12 |
| Типовая модель класса | ПЕНА-98П20УМ |
| Рабочая производительность по пене [м3/час] | 2,0 … 6,0 |
| Рабочая производительность по сырью [л/мин] | 1,0 … 3,0 |
| Возможность регулировки производительности | Преобразователем частоты вращения, плавная |
| Максимальная производительность [л/мин] | 6,0 (доукомплектовывается редуктором М4) |
| Соотношение компонентов, А:Б (полиол : изоционат) | от 0,9:1 до 0,9:1,8 и от 2:1 до 1:1 |
| Шаг Б (изоционата) | 0,1 |
| Давление в системе подачи компонентов, [МПа] | 0,45 … 0,65 |
| Расход сжатого воздуха, [м3/мин] | 0,3 … 0,5 |
| Давление сжатого воздуха, МПа | 0,5 … 0,6 |
| Длина шлангов, [м] | не более 30 |
| Использование для заливки (изготовление формованных изделий) | доп. опция: доукомплектовывается заливочной головкой ЗГ-016М и редуктором М4 |
| Тип распылителя в комплекте | ПРП-02 или ПРП-03 |
| Расходные емкости, [л] | забор из любых емкостей |
| Нагрев компонентов | доп. опция: доукомплектовывается проточным нагревателем |
| Максимальная температура нагрева рабочей жидкости, [град С] | 50 |
| Напряжение, [В] | 220 |
| Мощность, [КВт] | 0,75 |
| Габариты, [мм] | 1150 х 550 х 900 |
| Масса,[кг] | 87 |
| Гарантия,[месяц.] | 12 |
* Базовый комплект не включает устройство для обогрева компоненто, для промывки распылителя, для обогрева воздуха.
Комплектность установки для нанесения ПЕНА-98
Базовый комплект поставки оборудования для напыления пенополиуретана ПЕНА-98 П20УМ приведен в таблице. В 2013 году после обновления линейки оборудования, была введена маркировка ПЕНА-20.
| Состав | Количество | Изображение |
| Установка – насосная станция, [шт.] | 1 |
|
| Пистолет-распылитель (модель – на выбор), [шт.] | 1 | |
| Кабель дистанционного управления ПВС 2х0.75, [м] | 11 | |
| Розетка ИЭ.9901А, [шт.] | 1 | |
| Рукав ПВХ Ду8 для компонента "А" (армированный), [м] | 10 | |
| Рукав ПВХ Ду8 для компонента "А" (армированный), [м] | 10 | |
| Рукав I Ду9 ГОСТ9356-75 (для воздуха), [м] | 10 | |
| Рукав ПВХ Ду16 для подачи компонентов к насосам, [м] | 2 х 2 | |
| Масловлагоотделитель, [шт.] | 1 | |
| Кран шаровой 3/4 х 15 со штуцером, [шт.] | 2 | |
| Шестерни в комплекте (смонтированы), [шт.] | 3 | |
| Шестерни (сменные) для соотношения по линии "А", [шт.] | 6 | |
| Шестерни (сменные) для соотношения по линии "Б", [шт.] | 4 | |
| Хомут (червячный) Ду 12-18, [шт.] | 6 | |
| Хомут (червячный) Ду 20-32, [шт.] | 4 | |
| Электронный частотный преобразователь Fuji | 1 | |
| Фильтры подачи компонентов, [шт.] | 2 | |
| Гидропанель, [шт.] | 2 | |
| Технический паспорт и технологическая инструкция, [шт.] | 1 |
Для установок ПЕНА-98П20УМ1, УМ4 или УМ14 в поставляемый комплект включен дополнительный редуктор, который позволяет перейти на другой диапазон скоростей:
- 3 шт. зубчатых колес редуктора дополнительного М1;
- 3 шт. зубчатых колес редуктора дополнительного М4;
- 6 шт. зубчатых колес редуктора дополнительного М14.
Исходные компоненты могут подаваться в установку из любых емкостей, и в этом большое преимущество модели. Насосы ПЕНА-98 (ПЕНА-20) самовсасывающие, поэтому заборные патрубки можно закинуть сверху в бидоны, канистры, бочки, ведра.
Максимально возможная длина шлангов от установки к распылителю – 30 м. Если работы ведутся на высоте до 6-го этажа, то установку, емкости с сырьем и компрессор располагают на земле, а оператор с распылителем – наверху. Если же длины шлангов не хватает, то следует использовать бочковые насосы БНМ-9827.
В этом случае на крышу «закидывают» только установку и пару пустых рабочих биднов 50-60л. А все бочки с сырьём остаются на земле. Затем два БНМ-9827 подают компоненты из бочек снизу наверх в рабочие бидоны, откуда установка забирает их и осуществляется напыление на поверхность.
В стандартной комплектации оборудование ПЕНА-98 предназначено для напыления пенополиуретана. Но если заменить распылитель на устройство, где смешивание происходит без воздуха и на выходе формируется не факел, а струя, то появляется возможность заливать пенополиуретан. В этом случае установка для напыления может использоваться в стационарных условиях для заливки ППУ в формы, т.е. для организации производства различных изделий из пенополиуретана:
- конструкций типа «сэндвич»;
- элементов декора;
- теплоизоляционных сегментов типа «скорлупа»;
- плит с облицовкой (в т.ч. с клинкерной плиткой);
- и пр.
Подробнее о заливочной головке, которая может быть подключена к установке ПЕНА-98 П20УМ4 можно прочитать на странице сайта sovte.ru об оборудовании заливки ППУ.
