Опытные производители работ по утеплению пенополиуретаном знают, что подогрев компонентов важен не только для стационарной заливки изделий из ППУ в цеху, но и для нанесения полиуретановой пены на стройплощадке.

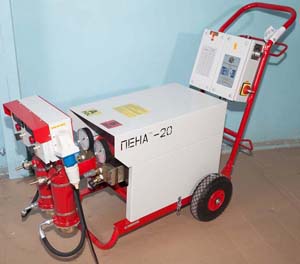

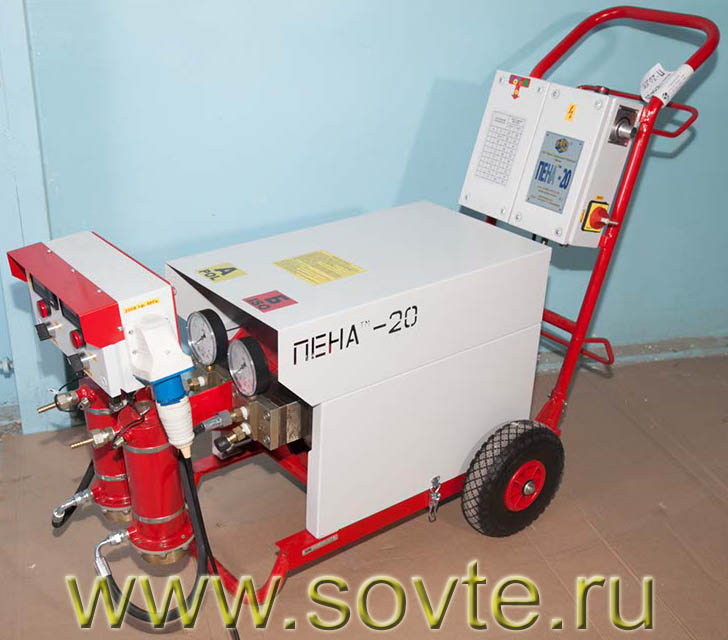

Правильная температура полиола и изоционата позволяет уменьшить расход сырья, т.е. уменьшить плотность утеплителя и снизить себестоимость на 1м2. И при этом, – получить качественную структуру вспененного пенопласта. На следующем фото показано устройство, свершившее настоящую революцию в деле напыления ППУ в России. Нажмите на картинку, чтобы увеличить и рассмотреть.
Теперь расскажем, чем данное устройство примечательно. Для начала – немного истории.
Уже лет 20, как импортные установки Граков высокого давления для напыления пенополиуретана оснащаются устройствами для повышения температуры полиэфира и изоционата. Пользователи отечественного оборудования низкого давления, как правило, решали вопросы нагрева ППУ компонентов весьма примитивно:
- молочный бидон на электрической плитке;
- греющий пояс на молочный бидон или три-четыре пояса на бочку;
- тэны в емкость с компонентом
- и т.д. и т.п., словом, каждый решал проблему подручными средствами и в меру своей технической грамотности и смекалки.
С 2013 года имеет место новая реальность. ООО Современные технологии предлагает профессиональные обогреватели для быстрого повышения температуры полиола и изоционата. Устройство называется Проточный подогреватель компонентов – ППК.
Мы постоянно совершенствуем оборудования, опираясь, как на собственный опыт, так и на отзывы наших клиентов. Поэтому с 2017 года выпускается уже девятая модификация изделия: ППК 09 для нагрева пенополиуретана.
Данное устройство адаптировано, в первую очередь для установок модельного ряда ПЕНА-20 (до 2012 года известные в Сибири и на Дальнем Востоке, как ПЕНА-98).
Впрочем, установить ППК-09 можно и на прочее оборудование низкого давления для нанесения ППУ, которое собирают в Самаре, Екатеринбурге, Москве, Владимире и др. городах России.
Конструкция ППК 09 для нагрева пенополиуретана
Устройство для нагрева полиэфира (компонент А) и компонента Б (изоционат) разработано в ОКБ НСТ "ППУМаш", г. Владимир. Подключив данную опцию к установке ППУ низкого давления, оператор за один прогон через цилиндры ППК повышает температуру каждой жидкости на +20°С.
Конструктивно устройство для ппу нагрева состоит из двух одинаковых рабочих цилиндров. Подача холодной жидкости происходит через нижний штуцер, отвод нагретого полиола или изоционата – в верхней части цилиндра.
Внутри каждого цилиндра в герметичном и прочном корпусе находится нагревательная гильза. При разработке ППК, в качестве прототипа было использовано аналогичное устройство американской установки высокого давления Graco.
Жидкость контактирует с гильзой и нагревается. Естественно, чем дольше по времени контакт компонента А или Б с нагревательной гильзой, тем выше температура жидкости на выходе. Но габариты цилиндра и нагревательной гильзы небольшие. Чтобы увеличить время контакта с нагревательным элементом, на поверхности гильзы имеется спиральная насечка. Именно благодаря тому, что поверхность гильзы не гладкая, удается быстро поднять температуру жидкости, т.к. фактическая площадь контакта с нагревательным элементом много больше, чем высота рабочего цилиндра.
Поднимаясь по спиральному каналу, компонентны быстро достигают заданной температуры. За нагрев гильзы отвечает патронный тэн, мощностью 1,5кВт. По каждому из компонентов предусмотрена защита от перегрева.
Управление нагревом ппу сырья осуществляется через пульт, установленный над рабочими цилиндрами. На табло пульта оператор выставляет необходимое значение температуры полиола и изоционата. В процессе работы указанный температурный режим будет поддерживаться автоматически. Оптимальная температура в каждом конкретном случае подбирается индивидуально, с учетом погодных условий, паспорта на ппу-компоненты, а также, опираясь на собственный опыт.
ТТХ ППК 09 для нагрева и обогрева пенополиуретана А и Б
Обращаем внимание, что нагреваются оба компонента: и полиол и полиизоционат. Если требуется обогреть только одну жидкость, то вторую линию можно либо совсем отключить либо установить имеющееся значение температуры.
| Параметр | Характеристика |
| Максимальная температура подогрева полиола | в соответствии с рекомендациями производителя "А", до +50град.С |
| Максимальная температура нагрева изоционата | в соответствии с рекомендациями поставщика "Б", до +50град.С |
| Давление в системе нагрева компонентов МПа | 1 |
| Максимально допустимое давление подогреваемых компонентов МПа | 1,6 |
| Напряжение питания, В | 220 |
| Максимальная (при нагреве до +50 град.С двух компонентов) потребляемая мощность, кВт | 3,0 |
| Габаритные размеры ППК-09, мм | 423х401х585 |
| Масса, кг | 16 |
Обращаем внимание, что данное устройство не входит в базовый, стандартный комплект поставки установки напыления ППУ. Помимо ППК-09 рекомендуем доукомплектовать аппарат устройством подогрева воздуха и др. полезными приспособлениями. Чтобы ознакомиться с перечнем и ценами на все артикулы для напыления ППУ, получите у робота sovte.ru полный прайс на свой е-мэйл.
На складе в Новосибирске в наличии различное оборудование ППУ, в т.ч. устройства для нагрева полиэфира и изоционата, а также подогреватели и осушители сжатого воздуха. Осуществляем поставки по всем городам Сибири, а также на Урад и Дальний Восток.
