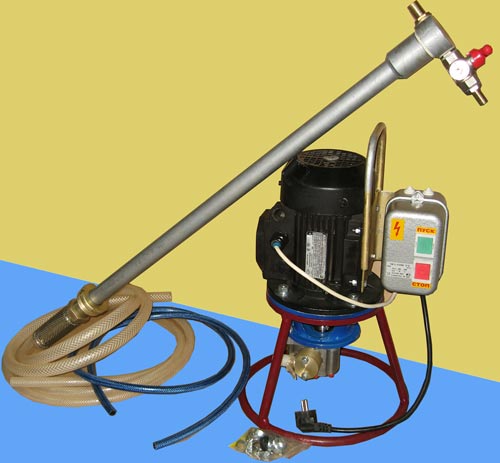

Бочковой насос-мешалка БНМ-9827 предназначен для перекачки и перемешивания «не водянистых» субстанций, таких как: карбамидная смола, битумно-полимерная эмульсия, полиолы, изоционаты и пр. жидкостей с кинематической вязкостью не более 2Ст (200 мм2/с).
БНМ-9827 разработан для расширения эксплуатационных возможностей оборудования фирмы НСТ по тепло- и гидроизоляции (установок ПЕНА-98, RX-27и ПЕНА-2000).
Комплект поставки БНМ-9827
БНМ-9827 позволяет подавать жидкое сырье на большие расстояния, в т.ч. на высоту на стройплощадке, что значительно облегчает и удешевляет рабочий процесс.
| Наименование параметра | Норма |
| Производительность перекачки (л/мин) | 8 |
| Высота подъема жидкости, до (м) | 15 |
| Время непрерывной работы | Не ограничено |
| Максимальное число включений в час | 20 |
| Тип и марка насоса | Шестеренный НШ6-3 |
| Привод | Электрический |
| Род тока питающей Эл. Сети | Переменный |
| Напряжение питания (В) | 220 |
| Частота тока (Гц) | 50 |
| Потребляемая мощность (кВт) | 0,75 |
| Габариты насосной станции (мм) | 356х316х507 |
| Габариты заборно-смешивающего устройства (ЗСУ) | 1320х177х130 |

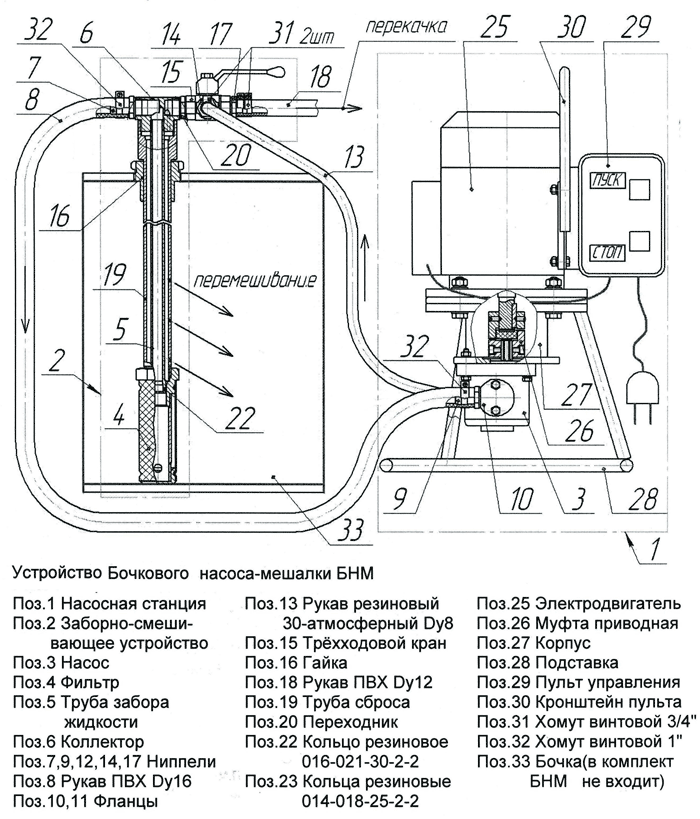

Конструкция бочкового насоса-мешалки и кинематическая схема движения жидкости при его работе показана на эскизе.
Принцип работы БНМ-9827 заключается в том, что насос всасывает жидкость из бочки через заборно-смешивающее устройство. Жидкость проходит через сетчатый фильтр, поднимается по трубе забора жидкости, проходит через коллектор, рукав и поступает в насос.
Далее насос качает жидкость обратно в бочку (в режиме перемешивания) либо в другую емкость (в режиме перекачки). Переключение режимов осуществляется ручкой трехходового крана.
В режиме перемешивания жидкость, пройдя кран и коллектор, поступает в щель между трубой забора жидкости (внутренней) и трубой сброса (наружной) и через отверстия в ней тремя струями с большой скоростью выходит в бочку, перемешивая ее содержимое.
ЗСУ фиксируется на стандартной стальной 200-литровой бочке специальной гайкой. При использовании другой тары для жидкости, ЗСУ опускается в горловину.
Пневматические бочковые насосы НСТ

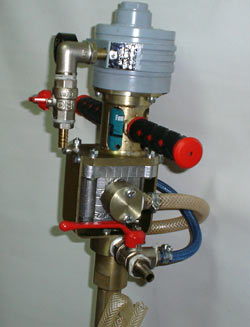

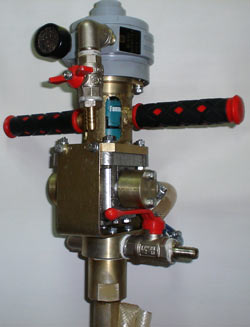

С 01 июля 2010 года фирма НСТ приступила к испытаниям новой разработки – пневматического бочкового насоса. В ближайшее время ожидается начало серийного производства и поступление в продажу.
Технические данные и характеристики Пневматического Бочкового Насоса-Мешалки
| Наименование параметра | Норма |
| Производительность перекачки (л/мин.) | 16 |
| Высота подъёма жидкости, до (м) | 30 |
| Время непрерывной работы | Неограничено |
| Насос: тип, марка | Шестерённый, НШ6-3 |
| Привод | Пневмомотор MRV-015A |
| Минимальное давление воздуха для привода пневмомотора | 0,4МПа (4 кгс/см2) |
| Расход воздуха на привод пневмомотора | 1900 л/мин |
| Габаритные размеры (мм) | 346х260х1270 |
| Масса (кг) | 15 |
Устройство и принцип работы

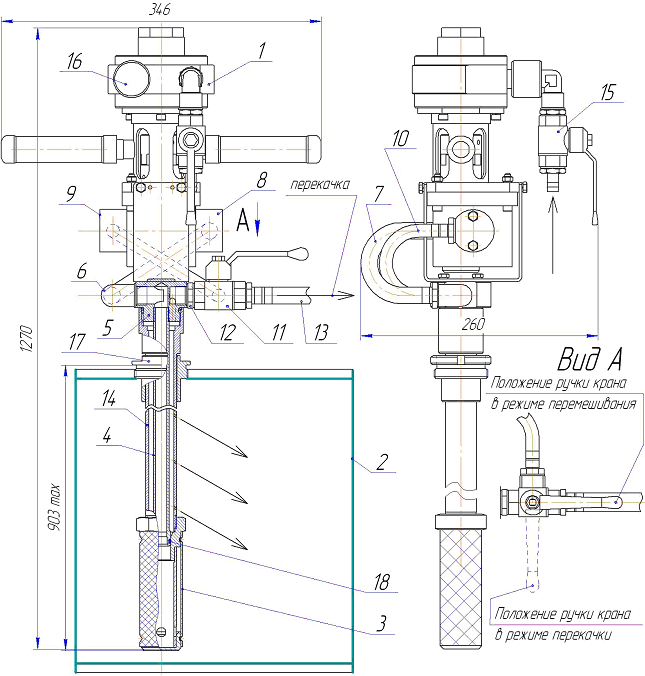

Устройство пневматического БНМ показано на эскизе ниже.
Насос (1) всасывает жидкость из бочки (2). Жидкость проходит через сетчатый фильтр (3), поднимается по Трубе забора жидкости (4), проходит через Коллектор (5), Уголок (6), Рукав (7), Фланец (8) и поступает в Насос. Далее Насос качает жидкость обратно в бочку (в режиме перемешивания) через Фланец (9), Рукав (10), и Трёхходовой кран (11), соединённый с Коллектором Переходником (12), либо в другую ёмкость (в режиме перекачки) через Рукав (13).
Переключение режимов осуществляется ручкой Крана (11), положения которой показаны на виде А. В режиме перемешивания жидкость, пройдя Кран (11) и Коллектор (5), поступает в щель между Трубой забора жидкости (внутренней) и Трубой сброса (14) (наружной) и через отверстия в ней тремя струями с большой скоростью выходит в бочку, перемешивая её содержимое. Сжатый воздух для привода пневмомотора подаётся через кран(15). Пневмомотор оборудован глушителем (16). БНМ фиксируется на стандартной стальной 200-литровой бочке Гайкой (17), при использовании другой тары для жидкости ЗСУ просто опускается в её горловину.
Соединение Трубы забора жидкости с фильтром уплотнено резиновым Кольцом(18), соединение фланцев(8) и (9) – резиновыми Кольцами, резьбовые соединения – лентой ФУМ.
